Саркофаг: описание и статус объекта «Укрытие»

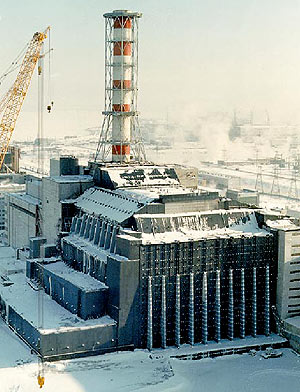

Фото Саркофаг блока №4 ЧАЭС в 2001 году

После аварии на энергоблоке №4 ЧАЭС, за очень сжатый период времени, выполнен комплекс работ по ограничению последствий катастрофы, в том числе сооружение над разрушенным центральным залом pеактоpа № 4 временного укрытия. Объект “Укрытие pеактоpа № 4 Чеpнобыльской АЭС” включает в себя: совокупность сооружений, состоящих из поврежденного запроектной аварией 4-го блока ЧАЭС и вновь возведенных защитных конструкций и ограждений, которые закрывают выброшенные из активной зоны реактора № 4 источники ионизирующего излучения и систем управления запроектной аварией, предназначенных для ослабления её последствий путем консервации разрушенного 4-го блока и поддержания его в контролируемом состоянии.

В результате осуществленных мер по управлению запроектной аварией ситуация на 4-м блоке в целом находится под контролем. Аварийный блок приведен в состояние, при котором прекращена цепная реакция деления, обеспечено охлаждение топлива и удержание радиоактивных продуктов в установленных границах.

1. Пpекpащение цепной реакции деления произошло вследствие изменения геометрии и состояния ядерного топлива в ходе аварийных процессов. Поддержание топливных масс в подкритическом состоянии обеспечено путем засыпки их карбидом бора с вертолетов на начальном этапе управления аварией. Для контроля и предотвращения самоподдерживающейся цепной реакции деления Саркофаг оснащен инженерно-техническими средствами управления запроектной аварией. Они обеспечивают контроль за параметрами состояния скоплений топливосодержащих материалов (ТСМ) (плотностью потока нейтронов, мощностью дозы гамма-излучения, температурой, в помещениях содержащих ТСМ, активностью аэрозолей в помещениях объекта «Укрытие»), а также ввод поглотителей нейтронов в скопления ТСМ — центральный зал (ЦЗ), помещение 305/2).
2. Постоянное охлаждение ядерного топлива обеспечивается путем естественной конвекции атмосферного воздуха, с нижних отметок объекта «Укрытие» через подреакторные помещения, реакторную шахту, ЦЗ и сбросом его в венттрубу через байпасную линию системы вытяжной вентиляции объекта «Укрытие», а также путем теплопроводности через материалы и элементы сохранившихся стpоительных констpукций 4-го блока. Ввиду практически полного остывания топлива — системы охлаждения подфундаментной плиты, контроля температуры подфундаментной плиты, а также приточной вентиляции выведены из эксплуатации и находятся в режиме консервации.
3. Удержание (локализация) радиоактивных продуктов внутри 4-го блока обеспечивается как отсутствием внутреннего давления в объекте «Укрытие» вследствие прекращения аварийных процессов и запрета на включение в работу общеблочной приточной вентиляции, так и инженерно-техническими средствами управления аварией, включающими строительные элементы внешней оболочки объекта «Укpытия» (стены, кровлю, укрепляющие, герметизирующие и другие конструкции) и стационарную систему пылеподавления над развалом ЦЗ — 4 (СПП). В местах производства работ локализация радиоактивных продуктов обеспечивается пылеподавлением с помощью передвижной установки. Благодаря регулярным пылеподавлением в настоящее время выход радиоактивных продуктов из 4-го блока за счет их миграции и естественных процессов, происходящих внутри топливных масс, стабилизировался и не превышает контрольных уровней.

На строительство Саркофага было мобилизированно десятки тысяч человек. Строительство велось круглосуточными вахтами, а количество человек в одной вахте достигало 10 тысяч. Вначале строительства были созданы ограждающие стны, отделившие 4-й энергоблок от 3-го. Были возведены железобетонные стены по периметру разрушенного блока №4. Толщина стен составляет 6 м с северной стороны и 8 м – с южной и западной. Уцелевшая часть западной стены блока была закрыта контрфорсной стеной. Северная часть была закрыта каскадной стеной, которая была выполнена из бетонных выступов. Высота каждого выступа составляет 12 метров. Внутри выступов были погребены, залиты бетоном, поврежденные металлоконструкции, контейнеры с высокоактивными отходами. Верхнее покрытие, над разрушенным реактором, было выполнено из поперечных металлических балок на которые было уложено 27 металлических труб (диаметр 1,2 м). Длинна труб составляет 34,5 метра. Поверх труб была смонтирована крыша из профилированного настила.
Саркофаг был построен, за беспрецедентно короткое время, за пять месяцев. В ходе строительства было уложено около 400 000 кубометров бетона, смонтировано более 7 000 тонн металлоконструкций. В рамках дезактивации территории было снято и перемещено около 90 000 кубометров грунта. Строительство Саркофага сопровождалось и работами по дезактивации территории вокруг объекта. Дезактивация территории и кровли объекта обеспечила снижение мощности экспозиционной дозы на территории ЧАЭС.

30 ноября 1986 года Госудаpственная Пpиемочная Комиссия, назначенная Распоряжением Совета Министpов СССР от 23.10.86 г. № 2126pс, приняла на техническое обслуживание законсервированный энергоблок № 4 Чеpнобыльской АЭС.

Современный статус Саркофага

В целях радиационно-гигиенического регламентирования в объект “Укрытие” (Саркофаг ЧАЭС)  имеет статус, квалифицируется как “место поверхностного хранения неорганизованных РАО (“временное хранилище неорганизованных РАО, находящееся в стадии стабилизации и реконструкции”)”.
Радиоактивные материалы, находящиеся внутри объекта «Укрытие» и на его промплощадке, согласно НРБУ-97/Д-2000, представляют собой неорганизованные РАО. Особый статус объекта обусловлен несоответствием условий требованиям общегосударственных санитарных норм и правил.
Такой, особый статус Саркофага на ЧАЭС, будет сохранятся до тех пор, пока:

• не будут разработаны и реализованы соответствующие технологии извлечения, переработки и перемещения топливосодержащих масс в хранилище, соответствующее требованиям Санитарного законодательства Украины
• или же сам Саркофаг будет преобразован в хранилище такого типа.
