Надвижка Арки на Саркофаг 4-го блока ЧАЭС

Руководство ЧАЭС и Администрации зоны отчуждения последнее время проводят активную информационную компанию по привлечению внимания к уникальному и долгожданному событию – перемещению колоссального арочного сооружения, построенного на расстоянии 250 метров от Саркофага. Металлическая Арка весом более 30-ти тысяч тон будет передвинута по специальным фундаментам на Саркофаг и накроет существующие укрытие разрушенного реактора. Это сделает невозможным поступление радиоактивной пыли из разрушенного реактора ЧАЭС в окружающую среду не только при нормальной эксплуатации Саркофага, но и при обрушении его конструкций, построенный тридцать лет назад.

Когда начнутся работы по надвижке Арки на Саркофаг ЧАЭС?

По заявленным планам руководства Чернобыльской АЭС, надвижка Арки начнется 29 ноября 2016 года. Перемещение Арки будет происходить достаточно медленно как для глаза человека, но по меркам строительных технологий – очень быстро. Конструкция, весящая более 32000000 килограмм будет двигаться со скоростью около 10 м/час. Планируется, что весь процесс движения Арки по специальным железобетонным фундаментам займет около трех дней. Работы по надвижке Арки планируют проводит круглосуточно и без учета погодных условий в момент надвижки.
Сайт Чернобыльской АЭС постоянно транслирует ход строительства Арки онлайн. Процесс надвижки Арки также будет показан вэб-камерами ЧАЭС. Сайт ЧАЭС – chnpp.gov.ua

Каким способом будут перемещать Арку по фундаментам на Саркофаг?

Конструкцию Арки будут осуществлять с помощью специальных толкающих домкратов установленных горизонтально на основаниях Арки. Домкраты будут толкать опоры Арки по специально установленным пластинам с тефлоновым покрытием.

Фундаменты для надвижки

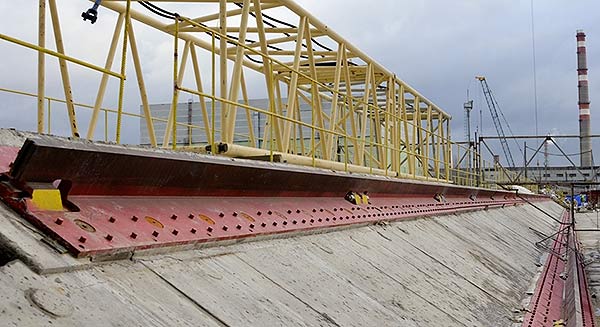

Вид фундаментной ленты Арки по которой ее накатят на ЧАЭС

На какое расстояния будет передвинута Арка?

Новый безопасный конфайнмент будет передвинут ровно на 330 метров.

Сколько точно будет весит Арка при перемещении?

Точный вес Арки в момент надвижки должен составлять 32 900 тонн.

Арка ЧАЭС

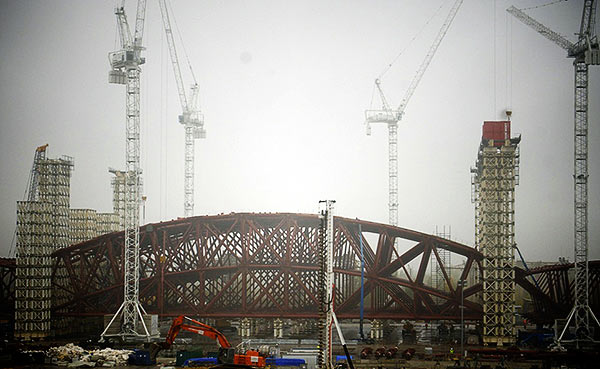

Металлоконструкции элементов Арки на ЧАЭС

Почему Арка (Новый безопасный конфайнмент) уникальна?

Несколько фактов об уникальных конструктивных решений Арки:

  1. Восточная стена Арки (которая обращена к ЧАЭС) при надвижке должна «пролететь» (пройти) над всем Саркофагом. Однако на Саркофаге есть выступающие части, которые препятствуют надвижке целых стен Арки. Конструкторы придумали часть восточной стены сделать откидной. Во время надвижки эти откидные участки будут подняты и поставлены (развернуты с помощью гидравлических домкратов) в проектное положение только после полной надвижки Арки на Саркофаг.

    Арка на ЧАЭС

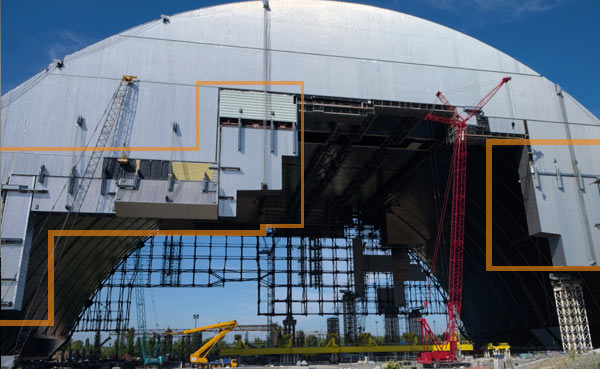

    Откидные панели восточной стены Арки на ЧАЭС. При надвижке будут подняты с помощью гидравлических домкратов (выделено оранжевым)

  2. Обшивка Арки имеет два контура. Верхняя обшивка, покрывающая снаружи металлические конструкции и внутренняя обшивка, которая покрывает внутреннюю часть металлических конструкций Арки. Расстояние между двумя обшивками составляет около 13 метров. Для сравнения – высота пятиэтажного дома (типа хрущевки) около 15 метров. Уникальным решением в отношении Арки является то, что в пространстве между внешней кровлей и внутренней будут создавать избыточное давление воздуха. Это будет сделано для того, что бы избежать поступление радиоактивной пыли из пространства под Аркой через неплотности. И да – Арка не является абсолютно герметичным сооружением. В кровле Арки будут неплотности. Площади неплотностей Арки оговорены проектными критериями.
  3. Фундаменты по которым будет двигаться Арка имеют ширину 8 (восемь) метров и высоту 4 метра. С внутренней стороны фундаментной ленты устроен скос, на котором будет установлена специальная система для скольжения металлических конструкций. Сами фундаменты смонтированы на свайном основании. Каждая свая фундамента Арки имеет длину 25 метров. Всего для создания свайного основания фундамента Арки было использовано 424 сваи.

    НБК сваи

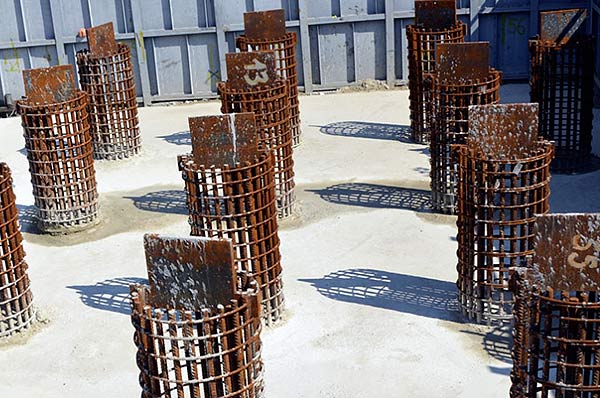

    Внешний вид свайного основания фундамента Арки (фото ГСП ЧАЭС)

После надвижки Арки в проектное положение многие считают, что конструкция герметично закроет Саркофаг. На самом деле расстояние между конструкциями Арки и стенами существующих конструкций Саркофага сразу после надвижки будет составлять более одного метра. Позже будет проведена окончательная герметизация сооружения. Для этого будут использоваться специальные резиновые герметизирующие мембраны, которые наконец изолируют на 100 лет пространство под Аркой от окружающей среды.

Источники фотографий: ГСП «ЧАЭС», ИПБ АЭС НАНУ, Сергей Кошелев

  •
