Кровля машзала Чернобыльской АЭС

Фотографии кровли машзала Чернобыльской АЭС. Южная сторона объекта Укрытие.

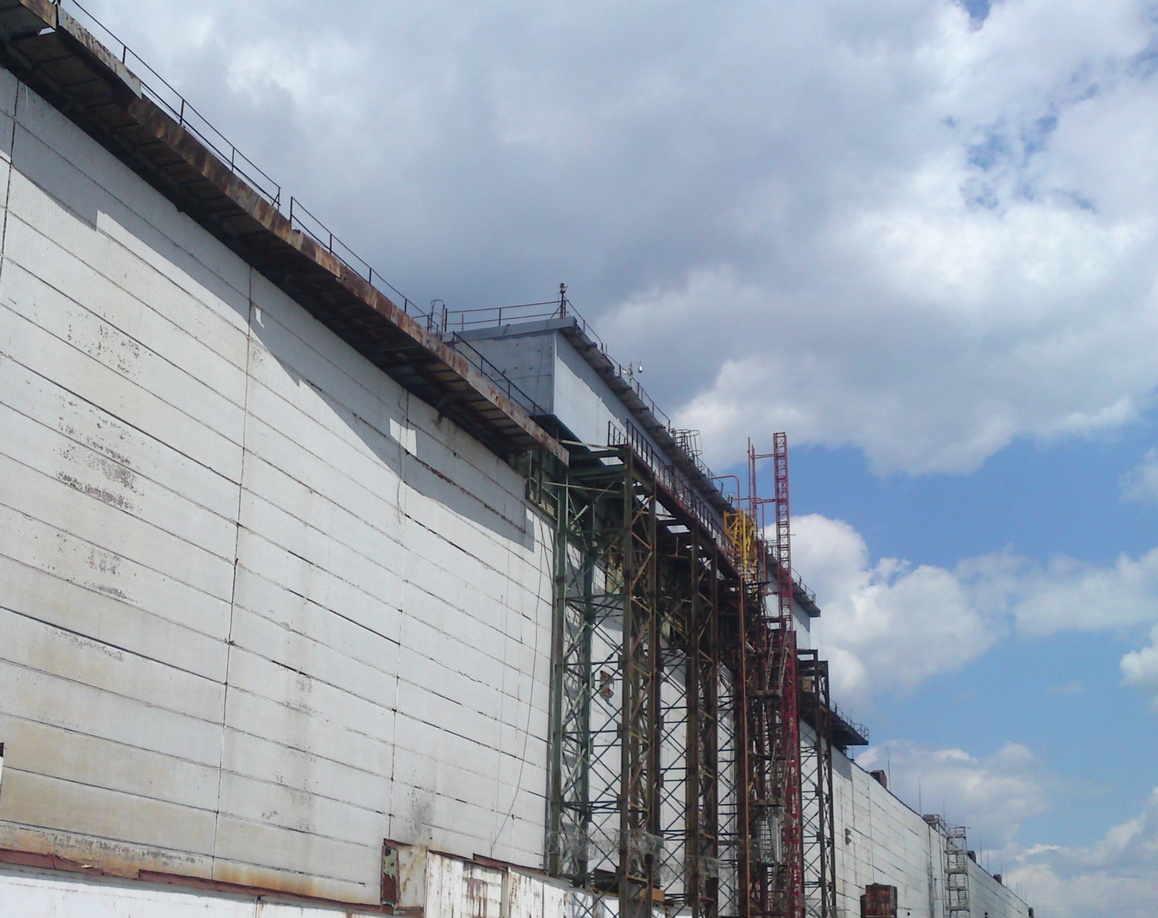

Стена машзала ЧАЭС

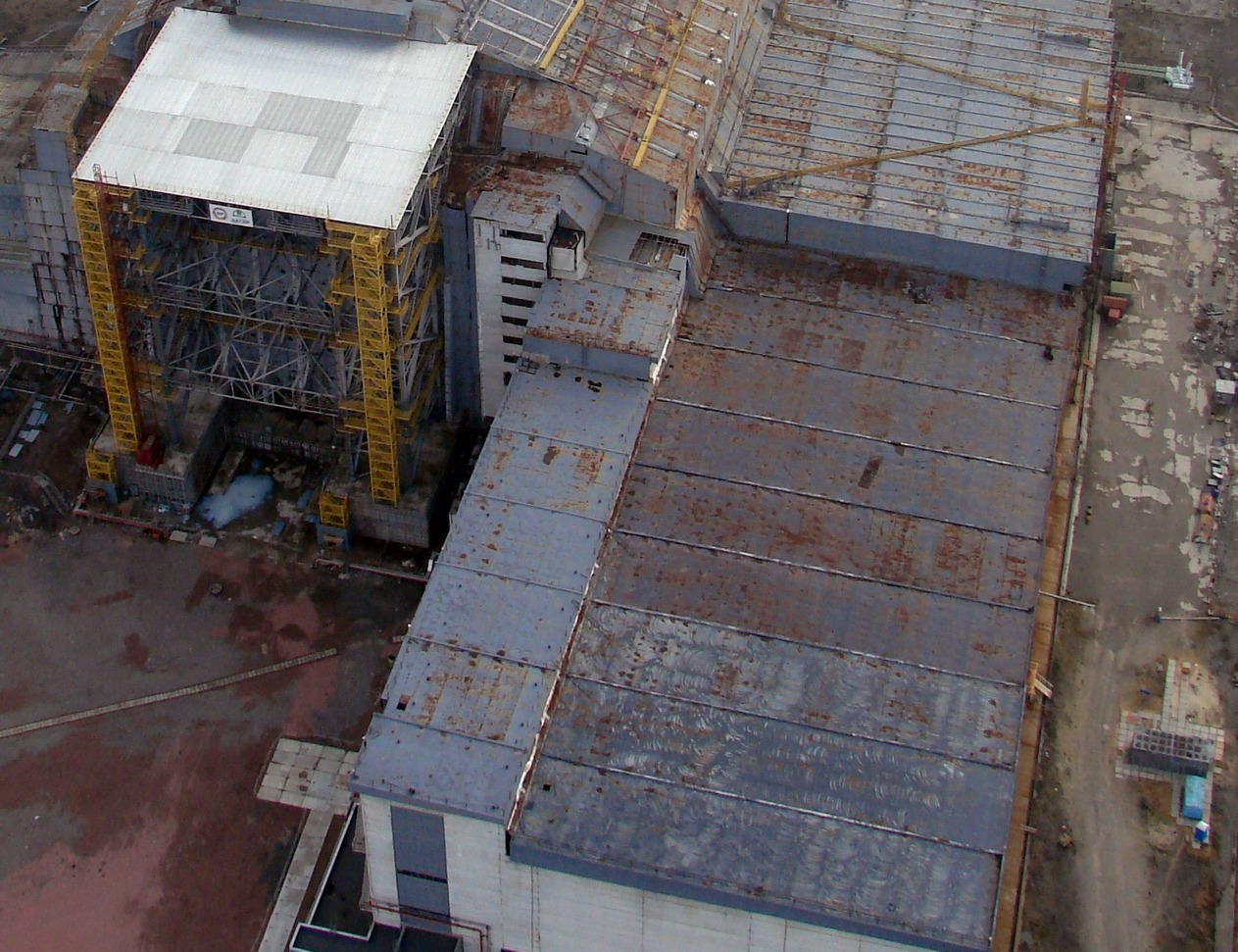

Вид кровли машзала ЧАЭС с высоты.

Покрытие машинного зала, вошедшее в объект «Укрытие», было разработано и смонтировано в ноябре 1988 года взамен покрытия сооруженного в 1986 году, над разрушенным машзалом. Общая масса конструкций – 474 т. Пространственные блоки покрытия расположены над машзалом в рядах А‑Б между осями 40-50. Кровля машзала находится на высоте от 38 до 42 метров. Покрытие машзала в осях 40-50 выполнено из пяти однотипных блоков размерами 10.5 х 60.0 м. Каждый блок состоит из двух стропильных ферм высотой до 3.5 м, металлических щитов кровли (толщиной листа 4 мм) и системы связей.

Блоки покрытия установлены на металлические колонны каркаса разделительных стен машзала и имеют консоли длиной по 6.0 м с каждой стороны. Блоки покрытия выполнены с переменной высотой, образуя уклон кровли 3%. Торцы блоков ферм по осям 40 и 50 закрыты металлическими листами толщиной 4 мм, в результате чего образована непрерывная оболочка кровли машзала , состоящая из металлических листов.

фото кровли

Фото крыши ЧАЭС (машзал)



Автор фото — Чернобыльская АЭС (chnpp.gov.ua)

  •
