ДП-5 Измеритель мощности дозы (рентгенометр)

Вследствие аварии на четвертом блоке Чернобыльской АЭС (ЧАЭС) произошло широкомасштабное загрязнение территории радиоактивными веществами, окружающей природной среды, различных поверхностей техники, оборудования, сооружений. В связи с чем значительно возросло воздействие ионизирующих излучений на людей.
Важным этапом при реализации работ по оценке и ликвидации последствий разрушения ядерного энергоблока являлось своевременное обнаружение радиоактивного загрязнения местности и оценка степени опасности ионизирующих излучений для принятия решений об эвакуации населения, работы войск гражданской обороны и т.д.

Основной целью дозиметрии в после аварийный период в зоне отчуждения ЧАЭС было:

  • выявление и определение степени опасности ионизирующих излучений для населения;
  • обнаружение и измерение мощности экспозиционной и поглощенной доз излучения для успешного проведения работ по минимизации последствий аварии, создания локализующей оболочки, дезактивационных работ и т.д.;
  • измерение активности радиоактивных веществ, уровня загрязнения, степени заражения гамма-излучением различных поверхностей объектов для определения необходимости и полноты проведения дезактивации и санитарной обработки, а также определения пригодности зараженных продуктов, воды к употреблению;
  • измерение экспозиционной и поглощенной доз облучения в целях определения жизнедеятельности населения в радиационном отношении;

Одним из наиболее используемых приборов, который применялся войсками гражданской обороны для радиационной разведки и контроля степени радиационного загрязнения в зоне заражения ЧАЭС был измеритель мощности дозы ДП-5.
Ниже представлено назначение, устройство и правила эксплуатации ДП-5, которым были оснащены формирования гражданской обороны.

Особенности применения ДП-5 при радиационной разведке в зоне заражения ЧАЭС

Дозиметры ДП-5 выдавались из расчета один прибор на группу (звено) 15 человек. ДП-5 выдавался командно-начальствующему составу, а также лицам, действующим в отрыве от своих формирований каждому по дозиметру.
Контроль радиоактивного заражения проводился на площадках путем измерения степени заражения объектов по гамма-излучению с помощью измерителей мощности дозы ДП-5В. Из измеренного значения вычитался гамма-фон, предварительно замеренный на площадке при удалении от нее объектов измерения на расстояние более 15-20 м. Контроль радиоактивного заражения осуществлялся сплошным способом (когда проверяется 100 % людей и техники) и выборочным (когда проверяется некоторая их часть).
На основании полученных результатов контроля определялся объем работ по санитарной обработке людей и обеззараживанию техники, транспорта, одежды, средств индивидуальной защиты, продовольствия, воды и других материальных средств, а также определялся порядок их использования в работах по ликвидации аварии в Чернобыльской зоне отчуждения.

Назначение и устройство ДП-5

Измерители мощности дозы ДП-5А (Б) и ДП-5В предназначены для измерения уровней радиации на местности и радиоактивной зараженности различных предметов по гамма-излучению. Мощность гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях соответствующий счетчик прибора. Кроме того, имеется возможность обнаружения бета излучения.

ДП-5 дозиметр

Внешний вид и схема укладки ДП-5В
1 – прибор ДП-5В; 2 – блок детектирования; 3 – кабеля; 4 – штанга; 5 – телефоны.

Диапазон измерений по гамма-излучению от 0,05 мР/ч до 200 Р/ч в диапазоне энергий гамма квантов от 0,084 до 1,25 Мэв. Приборы ДП-5А, ДП-5Б и ДП-5В имеют шесть поддиапазонов измерений . Отсчет показаний приборов производится по нижней шкале микроамперметра в Р/ч, по верхней шкале — в мР/ч с последующим умножением на соответствующий коэффициент поддиапазона. Участки шкалы от нуля до первой значащей цифры являются нерабочими. Приборы имеют звуковую индикацию на всех поддиапазонах, кроме первого. Звуковая индикация прослушивается с помощью головных телефонов .
Питание приборов осуществляется от трех сухих элементов типа КБ-1 (один из них для подсвета шкалы), которые обеспечивают непрерывность работы в нормальных условиях не менее 40 ч — ДП-5А и 55 ч — ДП-5В. Приборы могут подключаться к внешним источникам постоянного тока напряжением 3,6 и 12В — ДП-5А и 12 или 24В — ДП-5В, имея для этой цели колодку питания и делитель напряжения с кабелем длиной 10 м соответственно.

Устройство приборов ДП-5А (Б) и ДП-5В. В комплект прибора входят:

  • футляр с ремнями;
  • удлинительная штанга; колодка питания к ДП-5А (Б) и делитель напряжения к ДП-5В;
  • комплект эксплуатационной документации и запасного имущества;
  • телефон и укладочный ящик.

Дозиметр дп-5в инструкция

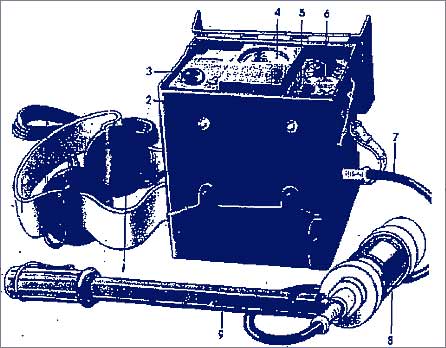

Измеритель мощности дозы (рентгенметр) ДП-5В
1 – телефоны; 2 – футляр с крышкой; 3 – тумблер подсвета шкалы микроамперметра; 4 – шкала микроамперметра; 5 – кнопка сброса показаний микроамперметра; 6 – переключатель диапазонов; 7 – гибкий кабель; 8 – блок детектирования; 9 – удлинительная штанга.

Прибор состоит из измерительного пульта; зонда в ДП-5А (Б) или блока детектирования в ДП-5В /, соединенных с пультами гибкими кабелями; контрольного стронциевриттриевого источника бета излучений для проверки работоспособности приборов (с внутренней стороны крышки футляра у ДП-5А(Б) и на блоке детектирования у ДП-5В).

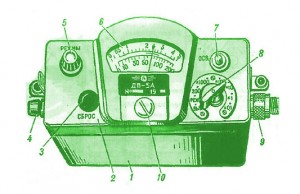

Измерительный пульт состоит из панели и кожуха. На панели измерительного пульта размещены: микроамперметр с двумя измерительными шкалами; переключатель поддиапазонов; ручка «Режим» 6 (потенциометр регулировки режима); кнопка сброса показаний («Сброс»); тумблер подсвета шкалы; винт установки нуля; гнездо включения телефона . Панель крепится к кожуху двумя невыпадающими винтами. Элементы схемы прибора смонтированы на шасси, соединенном с панелью при помощи шарнира и винта. Внизу кожуха имеется отсек для размещения источников питания. При отсутствии элементов питания сюда может быть подключен делитель напряжения от источников постоянного тока. Воспринимающими устройствами приборов являются газоразрядные счетчики, установленные: в приборе ДП-5А — один (СИЗБГ) в измерительном
пульте и два (СИЗБГ и СТС-5) в зонде; в приборе ДП-5В — два (СБМ-20 и СИЗБГ) в блоке детектирования.

Детектор дозиметр дп-5 устройство

Устройство блока детектирования
1 – поворотный экран; 2 – окно; 3 – стальной корпус; 4 – опорные выступы; 5 – контрольный источник; 6 – гайка

Зонд и блок детектирования представляет собой стальной цилиндрически корпус с окном для индикации бета излучения, заклеенным этилцеллюлозной водостойкой пленкой, через Которую проникают бета частицы. На Корпус надет металлический поворотный экран, который фиксируется в двух Положениях («Г» и «Б») на зонде и в трех положениях («Г», «Б» и «К») на блоке детектирования. В положении «Г» окно корпуса закрывается экраном и в счетчик могут проникать только гамма лучи. При повороте экрана в положение «Б» окно корпуса открывается и бета частицы проникают к счетчику. В положении «К» контрольный источник бета излучения, который укреплен в углублении на экране, устанавливается против окна и в этом положении проверяется работоспособность прибора ДП-5В.
На корпусах зонда и блока детектирования имеются по два выступа, с помощью которых они устанавливаются на обследуемые поверхности при индикации бета зараженности. Внутри корпуса находится плата, на которой смонтированы газоразрядные счетчики, усилитель-нормализатор и электрическая схема.
Футляр прибора состоит: ДП-5А — из двух отсеков (для установки пульта и зонда); ДП-5В — из трех отсеков (для размещения пульта, блока детектирования и запасных элементов питания). В крышке футляра имеются окна для наблюдения за показаниями прибора. Для ношения прибора к футляру присоединяются два ремня.
Телефон состоит из двух малогабаритных телефонов типа ТГ-7М и оголовья из мягкого материала. Он подключается к измерительному пульту и фиксирует наличие радиоактивных излучений: чем выше мощность излучений, тем чаще звуковые щелчки.
Из запасных частей в комплект прибора входят чехлы для зонда, колпачки, лампочки накаливания, отвертка, винты.

Порядок подготовки к измерениям прибора ДП-5

Подготовка прибора к работе проводится в следующем порядке:

  • извлечь прибор из укладочного ящика, открыть крышку футляра, провести внешний осмотр, пристегнуть к футляру поясной и плечевой ремни;
  • вынуть зонд или блок детектирования; присоединить ручку к зонду, а к блоку детектирования — штангу (используемую как ручку);
  • установить корректором механический нуль на шкале микроамперметра;
  • подключить источники питания;
  • включить прибор, поставив ручки переключателей поддиапазонов в положение: «Реж.» ДП-5А и «А» (контроль режима) ДП-5В (стрелка прибора должна установиться в режимном секторе);
  • в ДП-5А с помощью ручки потенциометра стрелку прибора установить в режимном секторе на «Т». Если стрелки микроамперметров не входят в режимные сектора, необходимо заменить источники питания.

Проверку работоспособности приборов проводят на всех поддиапазонах, кроме первого («200»), с помощью контрольных источников, для чего экраны зонда и блока детектирования устанавливают в положениях «Б» и «К» соответственно и подключают телефоны. В приборе ДП-5А открывают контрольный бета-источник, устанавливают зонд опорными выступами на крышку футляра так, чтобы источник находился против открытого окна зонда. Затем, переводя последовательно переключатель поддиапазонов в положения «X 1000» ,«Х 100», «X 10», «X 1» и «X 0,1», наблюдают за показаниями прибора и прослушивают щелчки в телефонах. Стрелки микроамперметров должны зашкаливать на VI и V поддиапазонах, отклоняться на IV, а на III и II могут не отклоняться из-за недостаточной активности контрольных бета источников. После этого ручки переключателей поставить в положение «Выкл.» ДП-5А и «А» — ДП-5В; нажать кнопки «Сброс»; повернуть экраны в положение «Г». Приборы готовы к работе.

Радиационная разведка местности

Радиационную разведку местности, с уровнями радиации от 0,5 до 5 Р/ч, производят на втором поддиапазоне (зонд и блок детектирования с экраном в положении «Г» остаются в кожухах приборов), а свыше 5 Р/ч — на первом поддиапазоне. При измерении прибор должен находиться на высоте 0,7—1 м от поверхности земли.
Степень радиоактивного заражения кожных покровов людей, их одежды, сельскохозяйственных животных, техники, оборудования, транспорта и т. п. определяется в такой последовательности. Измеряют гамма-фон в месте, где будет определяться степень заражения объекта, но не менее 15—20 м от обследуемого объекта. Затем зонд (блок детектирования) упорами вперед подносят к поверхности объекта на расстояние 1,5—2 см и медленно перемещают над поверхностью объекта (экран зонда в положении «Г»). Из максимальной мощности экспозиционной дозы, измеренной на поверхности объекта, вычитают гамма-фон. Результат будет характеризовать степень радиоактивного заражения объекта.
Для определения наличия наведенной активности техники, подвергшейся воздействию нейтронного излучения, производят два измерения — снаружи и внутри техники. Если результаты измерений близки между собой, это означает, что техника имеет наведенную активность.
Для обнаружения бета излучений необходимо установить экран зонда в положении «Б», поднести к обследуемой поверхности на расстояние 1,5—2 см. Ручку переключателя поддиапазонов последовательно поставить в положения «X 0,1», «X 1», «X 10» до получения отклонения стрелки микроамперметра в пределах шкалы. Увеличение показаний прибора на одном и том же поддиапазоне по сравнению с гамма измерением показывает наличие бета излучения.
Если надо выяснить, с какой стороны заражена поверхность брезентовых тентов, стен и перегородок сооружений и других прозрачных для гамма-излучений объектов, то производят два замера в положении зонда «Б» и «Г». Поверхность заряжена с той стороны, с которой показания прибора в положении зонда «Б» заметно выше.
При определении степени радиоактивного заражения воды отбирают две пробы общим объемом 1,5—10 л. Одну — из верхнего слоя водоисточника, другую — с придонного слоя. Измерения производят зондом в положении «Б», располагая его на расстоянии 0,5-1 см от поверхности воды, и снимают показания по верхней шкале.
На шильниках крышек футляра даны сведения о допустимых норм радиоактивного заражения и указаны поддиапазоны, на которых они измеряются.

Литературные источники о ДП-5:

  1. Приборы радиационной химической разведки и дозиметрического контроля. Методическая разработка. / НГТУ; Сост.: В.А. Днепровский. Н.Новгород, 1992.-18с.
  2. Горишний В.А., Чернецов В.Б., Волков В.В., Борисенко Л.Н. Приборы дозиметрического и химического контроля для объектов экономики: Метод. разработка / НГТУ; Сост.: В.А. Горишний и др., Н.Новгород, 2003. с.
  3. Максимов М.Г и др.. Радиоактивные загрязнения и их измерение. -М.:Энергоатомиздат, 1989. — 304 с.
