Дозиметры

Дозиметры бытовые

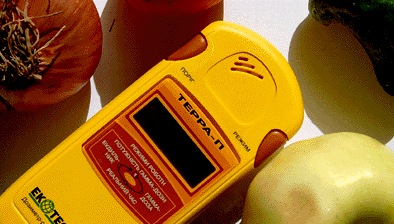

фото дозиметра Терра-П

Портативные дозиметрические приборы для населения предназначены для оценки радиационной обстановки и являются по сути средствами измерения индикаторного типа. Условно их можно разделить на несколько групп: сигнализаторы-индикаторы, измерители-индикаторы, комбинированные дозиметрические приборы (дозиметры-радиометры и дозиметрические приборы, встроенные в бытовую технику — часы, приемники и т.п.).
Основной особенностью дозиметров выпускаемых промышленностью для населения являются простота в эксплуатации, требование от пользователя минимума знаний и минимальной технической подготовки. Приборы обладают достаточно высокой надежностью и относительно малой стоимостью.
Сигнализаторы-индикаторы позволяют с помощью световой и звуковой индикации обнаруживать радиоактивное загрязнение, индицировать и оценивать уровень мощности дозы гамма-излучения. Из-за характерных звуковых сигналов, производимых приборами в случае регистрации импульсов с детекторов, такие сигнализаторы часто называют: “сверчок”, “щелкун”, “щебетатель”, “пискун”, “соловей” и т.п.
Измерители-индикаторы обнаруживают радиоактивное загрязнение и одновременно измеряют или достаточно точно оценивают значения мощности дозы или дозы гамма-излучения. Для отображения информации в сигнальных измерителях-индикаторах применяют стрелочные приборы, аналоговые или цифровые индикаторы (дисплеи).
Дозиметры  и в документации к ним для удобства восприятия уровней сигнализации и показаний параллельно приводят значения в мкЗв/ч и мкР/ч. В ряде приборов диапазон измерения в мкЗв/ч подобран таким образом, чтобы пользователь мог с помощью дополнительного переключателя, кнопки или просто не обращая внимания на запятую на дисплее провести отсчет показаний в более удобных и привычных ему единицах мкР/ч.
Измерители-индикаторы со стрелочными приборами или аналоговой шкалой наиболее наглядно отображают измерительную информацию. Кроме того, пользователь по прибору с аналоговой шкалой визуально лучше воспринимает тенденцию изменения радиационной обстановки.
В стрелочных приборах сектор шкалы, соответствующий мощности дозы до 0,6 мкЗв/ч (60 мкР/ч), обычно окрашивают в зеленый цвет, в диапазоне от 0,6 мкЗв/ч (60 мкР/ч) до 1,2 мкЗв/ч (120 мкР/ч) — в желтый, а сектор, соответствующий значениям свыше 1,2 мкЗв/ч (120 мкР(ч), в красный или розовый цвет. Таким же образом используют цветовое отображение информации в аналоговых дисплеях со светодиодными индикаторами.
Для исключения ручного переключения поддиапазонов в некоторых приборах применены логарифмические шкалы или обеспечено автоматическое переключение поддиапазонов.
В Настоящее время разработано несколько десятков дозиметрических приборов для населения, из которых отобраны наиболее удачные модели, и освоен их серийный выпуск.
Конструктивно дозиметрические приборы выполнены в виде прямоугольных коробок или другой формы, удобной для ношения в кармане или руке. Их габаритные размеры и массу в основном определяют детектор, дисплей, первичный и вторичный источники питания. Корпуса приборов обычно окрашены в яркие цвета или светлые тона, чтобы их можно было быстро найти в случае потери. Для работ в условиях, когда возможно радиоактивное загрязнение поверхности приборов, в комплекте с прибором продают тонкие, прозрачные чехлы, через которые можно видеть показания прибора, а также можно воспринимать световую и звуковую сигнализацию. Температурный диапазон приборов (в основном от — 10 до +40 0С) определяется применяемыми источниками питания и средствами отображения информация (индикаторами) Основные технические характеристики некоторых дозиметрических приборов для населения приведены ниже. Стоит отметить, что каждый прибор имеет несколько близких по характеристикам модификаций, разработанных различными коллективами специалистов. Это такие приборы, как “Рось”, “Фотон” “Полынь-101”, ДБГПБ -02 — “Дон-1″; “Берег” и другие.
В сложных приборах имеются режимы сигнализация о превышении максимального значения измерения, индикаторы напряжения батарей, схемы компенсации собственного фона счетчиков и т.м. В некоторых модификациях применены солнечные батареи для подзарядки аккумуляторов.
Перечисленные выше дозиметрические приборы, выпускаемые промышленностью для населения, обеспечивают измерение или оценку мощности дозы внешнего гамма-излучения и практически не чувствительны к бета-излучению (если в них не предприняты специальные меры для обеспечения регистрации бета-частиц, например съемный фильтр детектора-счетчика Гейгера или торцевого бета-, гамма-счетчика). Они также не чувствительны к мягкому рентгеновскому и тормозному излучению (цветного телевизора, цветных дисплеев ЭВМ, рентгеновских установок с ускоряющим напряжением на трубке менее 60 — 80 кВ и др.), альфа-частицам и нейтронам. Поэтому с помощью указанных приборов не представляется возможным оценивать радиационную обстановку от всех видов естественных и техногенных источников облучения.

Бытовые дозиметры-радиометры

Промышленностью был освоен выпуск приборов, которые позволяют проводить оценку степени загрязнения поверхностей по бета-излучению, одновременно с измерением мощности дозы гамма-излучения и оценкой загрязнения по гамма-излучению.
Это бытовые дозиметры-радиометры “Поиск-2”, “Сосна”, “Припять” и ИР-03 и т.д. Детекторы таких приборов содержат торцевой бета — гамма-счетчик с тонким входным окном большой площади (СБТ-1 1, СБТ-1О, СИ-8) обеспечивающий регистрацию бета-частиц начиная с малых энергий, и съемную крышку-фильтр. Это приборы МС-04Б (“Эксперт”), РКС-100 (ИРД-02) и РКС-300 (ИРД-ОЗ).
Интерпретация результатов оценки загрязнения по бета-излучению с помощью таких приборов должна проводиться специалистами-профессионалами, работающими в организациях, имеющих право на выдачу официальных заключений.
Также стоит упомянуть о новом, достаточно недорогом радиометре-дозиметре МКС-05 «ТЕРРА».

Технические характеристика популярных моделей бытовых дозиметров

Ниже представлено краткое описание основных, наиболее популярных по мнению редакции chornobyl.in.ua, дозиметрах, которые используются населением, а также дозиметрах, которые наиболее часто используются при посещении зоны отчуждения ЧАЭС.

Дозиметр ДРГ-01Т

Дозиметр ДБГ-01

Дозиметр ДБГ-01

Прибор предназначен для измерения МЭД только гамма-излучения. Режим работы позволяет выполнить как однократное измерение мощности дозы ионизирующего излучения, так и выполнять измерения в режиме «ПОИСК». В режиме «ПОИСК» диапазон измерений ДРГ-01Т составляет от 100,0 мкР/ч до 100,0 Р/ч (время экспозиции 2,5 секунды). При однократном измерении диапазон составляет 10,0 мкР/ч — 10,0 Р/ч, при этом время экспозиции 25 секунд. Диапазон энергий гамма-квантов 0,05 — 3,0 МэВ.
Продолжительность работы ДРГ-01Т от одного элемента питания (гальванический элемент «Корунд») составляет 24 часа.
ДРГ-01Т смонтирован в металлическом корпусе, размеры которого составляют 175х90х55 мм. Покрытие корпуса прибора стойкое к воздействию дезактивирующих растворов. ДРГ-01Т достаточно тяжелый, его вес составляет 0,6 кг.
Прибор в большей степени используется Государственными санитарными службами, а также предприятиями, для осуществления радиационного контроля. Например, ДРГ-01Т используется пограничниками, а также службами радиационной безопасности АЭС для контроля состояния окружающей среды в санитарно-защитных зонах станции.


Дозиметр ДБГ-06Т

Дозиметр ДБГ-06Т

Дозиметр ДБГ-06Т

ДБГ-06Т — предназначен для измерения МЭД фотонного (гамма) как в санитарно-защитной зоне предприятий. Прибор применяют как работниками предприятий по контролю радиационной безопасности, а также используется населением для проведения самостоятельной оценки радиационной ситуации в местах проживания.
Корпус, элементы питания, продолжительность работы ДБГ-06Т аналогична ДРГ-01Т.
ДБГ-06Т оборудован двумя группами газоразрядных счетчиков, которые снабжены разными фильтрами для коррекции измерений.
Индикация полученных показаний прибор осуществляется с помощью жидкокристаллического индикатора.
Погрешность измерения дозиметров ДБГ-06Т составляет 15%.


Дозиметр типа ДБГ-01Н

Фото Дозиметр типа ДБГ-01Н

Дозиметр типа ДБГ-01Н

ДБГ-01Н применяется для определения полевой МЭД фотонного излучения, а также для обнаружения радиационного загрязнения и оценки уровня мощности полевой эквивалентной дозы при помощи звуковой сигнализации.
Используется для оперативного контроля радиационной обстановки на различных предприятиях. при работах, связанных с источниками ионизирующих излучений. (понимает импульсное рентгеновское излучение)
Тип детектора установленного на ДБГ-01Н – 2 счетчика СБМ-20.
Вид индикации – цифровое жидкокристаллическое табло, звуковые (световые) сигналы на каждый импульс при нажатии на кнопку.
Размер ДБГ-01Н составляет 155х66х36мм, а вес около 280 грамм.
Питание дозиметра от батареи Корунд (9в).

БЕЛЛА — Дозиметр гамма-излучения носимый

БЕЛЛА - фото дозиметра

БЕЛЛА - Дозиметр гамма-излучения носимый

Дозиметр «БЕЛЛА» предназначен для проведения оперативного контроля (оценки) населением радиационной ситуации в местах проживания. «Белла» позволяет оценивать интенсивность гамма-излучения (по звуковой индикации), а также позволяет оценивать полевой МЭД гамма-излучения по цифровому экрану (жидкокристаллическое табло).
Данный бытовой дозиметр позволяет оценивать загрязнение продуктов питания радиоактивными веществами по их внешнему гамма-излучению.
Дозиметр “БЕЛЛА” изготовлен из ударопрочного полистирола и изготовлен в виде портативного прибора, который удобно носить в кармане одежды. Дозиметр был достаточно популярен и распространен в середине 90-х прошлого века. В торговой сети «Беллу» можно приобрести и сегодня.
Необходимо отметит, что данный дозиметр нельзя использовать для получения официальных заключений о радиационной ситуации.
Погрешность измерений дозиметров «Белла» составляет 30%.
Диапазон измерений МЭД дозиметром «Белла» составляет от 20 до 9999 мкР/ч. Диапазон измеряемых энергий находится в пределах от 0,05 до 1,25 МэВ.
Дозиметр отличается достаточно длительным временем работы без смены батареи – 200 часов (при нормальном радиационном фоне). Источник питания гальванический элемент «Корунд» Вес дозиметра составляет около 250 граммов.
В комплект поставки дозиметра «Белла» входит защитный чехол, а также методические указания по оценке показаний полученных с помощью данного бытового дозиметра.


Индивидуальный дозиметр ДКС-04



Индивидуальный дозиметр ДКС-04

Индивидуальный дозиметр ДКС-04

ДКС-04 используют для осуществления оперативного контроля радиационной обстановки на АЭС и предприятиях при проведении работ, связанных с источниками ионизирующих излучений. Применяется для индивидуального дозиметрического контроля. Распространяется через торговую сеть.
ДКС-04 применяют для обнаружения и оценки плотности потока тепловых нейтронов, рентгеновского, гамма- и жесткого бета-излучений, а также для измерения мощности экспозиционной дозы рентгеновского и гамма-излучений.
Диапазоны измерения индивидуального дозиметра: мощности экспозиционной дозы от от 100 мкР/ч до 100 Р/ч, экспозиционной дозы от 1 мР до 100 Р.
Предел допускаемой основной относительной погрешности измеренной МЭД 10+10/Р, где Р — мощность эскпозиционной дозы (мР/ч), предел допускаемой основной относительной погрешности измерения экспозиционной дозы 25%.
Питание 7 аккумуляторов типа Д-0,115Д.
Время непрерывной работы ДКС-04 без подзарядки аккумуляторов около 8 часов.
Габаритные размеры 150х66х36 мм
Масса ДКС-04 не более — 0,25 кг

Радиометр бета-гамма излучения РКС-20.03 «Припять»

РКС-20.03 "Припять"

РКС-20.03 "Припять"

Радиометр «Припять» предназначен для индивидуального и коллективного пользования при измерении мощности эквивалентной дозы фотонного ионизирующего излучения, плотности потока бета-излучения, удельной активности в жидких и сыпущих веществах.
Радиометр позволяет измерять:

  •  величину внешнего гамма-фона;
  • уровни загрязнения радиоактивными веществами жилых и общественных помещений, территории, различных поверхностей;
  • суммарное содержание радиоактивных веществ (без определения изотопного состава) в продуктах питания и других объектах внешней среды (жидких и сыпучих).
  • уровни загрязнения радиоактивными веществами жилых и общественных помещений, территории, различных поверхностей;
  • суммарное содержание радиоактивных веществ (без определения изотопного состава) в продуктах питания и других объектах внешней среды (жидких и сыпучих).
     Диапазон измерения РКС-20.03:
  • мощности экспозиционной дозы гамма-излучения от 0,01 мР/ч до 20 мР/ч;
  • мощности эквивалентной дозы гамма-излучения от 0,1 мЗв/ч до 200 мЗв/ч.
  • плотности потока бета-излучения от 10 до 20×103 частиц/мин x см2 ;
  •  удельной активности от 1×10-7 до 2 x 10-5 Кюри/кг.
    Источник питания гальванический элемент типа «Корунд» или внешний источник питания постоянного напряжения от 4.7 до 12 В (Например блок питания «Электроника Д2-10 М».



Дозиметрические приборы для населения

Дозиметрические приборы для населения

Подготовлено по материалам книги: Б.В. Поленова Дозиметрические приборы для населения. М. Энергоатомиздат – 1991. 64 с.
О том, как проводить измерения бытовыми дозиметрами, а также об интерпретации полученных результатов измерений читайте на странице «Использование бытовых дозиметров в быту».

  •
