Респиратор главный элемент защиты органов дыхания на ЧАЭС и объекте Укрытие

     Представлена базовая информация о назначении и требованиях к правильному использованию средств индивидуальной защиты органов дыхания. В популярной форме объяснено назначение респираторов, которые используются при работах в зоне радиационного загрязнения Чернобыльской АЭС, а также непосредственно на атомной станции и объекте Укрытие.
   Представлены советы для правильного выбора и надежной эксплуатации средств индивидуальной защиты органов дыхания.

Классификация средств защиты органов дыхания

Правила выбора и эксплуатации средств защиты органов дыхания

Марки респираторов используемых в чернобыльской зоне и ЧАЭС

Противогазы используемый на Чернобыльской АЭС

Пневмокостюмы для работы в объекте Укрытие

Классификация средств защиты органов дыхания

Чтобы правильно использовать средства защиты органов дыхания в вредных условиях окружающей среды (в том числе и в условиях радиоактивного загрязнения окружающей среды) необходимо понимать основные принципы лежащие в основе классификации средств индивидуальной защиты органов дыхания (далее СИЗОД).
Фильтровальные полумаски характеристика действие эксплуатация СИЗОД

Фильтровальные полумаски характеристика действие эксплуатация СИЗОД

   Итак, СИЗОД классифицируются по принципу действия, по конструктивным особенностям и по назначению.
   По принципу действия подразделяются на фильтровальные и изолирующие. К фильтровальным относятся такие средства, которые очищают вдыхаемый воздух с помощью фильтров, которые находятся в конструкции СИЗОД и содержать поглощающие или фильтровальные элементы.
   Фильтровальные СИЗОД используют только в условиях с известным составом и концентрацией вредных веществ в воздухе рабочих зон. Такие СИЗОД нельзя использовать в канализациях, цистернах, трубопроводах или других, плохо проветриваемых пространствах.
   Изолированные СИЗОД – это приборы, которые изолируют органы дыхания человека от воздуха рабочей зоны. Воздух для дыхания поступает из зон, где воздух Средства индивидуальной защиты органов дыхания полумаски патронные фото

Средства индивидуальной защиты органов дыхания полумаски патронные фото

соответствует санитарным нормативам или от источников дыхательной смеси. Последние называются автономными СИЗОД.
   По назначению СИЗОД делятся на противопылевые (против аэрозолей – дым, туманы, пыль), газоочистные (защита от газов, паров) и противогазовые (защита от паров и газов вредных веществ).
   По конструктивным особенностям СИЗОД делятся на два типы – фильтровальные полумаски (фильтровальные элементы являются частью лицевой стороны средства защиты) и патронные (фильтровальные элементы отделены от лицевой части средства).
   К фильтровальным полумаскам относят легкие полумаски, которые предназначены для однократного использования. Фильтровальные полумаски изготовлены из фильтровального материалы. Некоторые модели комплектуются клапанами выдоха.
   Респираторы патронные Описание

(у которых фильтры отдельно от маски) состоят из резиновой (или силиконовой) полумаски (четверть маски), к которой прикреплены сменные фильтры (патроны). Конструкция респиратора предусматривает разделение вдыхаемого и выдыхаемого воздуха. Для этих целей респираторы оборудуются клапанами для выдоха и вдоха. На лице респираторы закрепляются с помощью головной гарнитуры.
Промышленные противогазы состоят из лицевой части (которую образуют панорамные маски или шлем-маски), клапана вдоха и выдоха, а также отдельными от маски противогазовых фильтров (коробок разных габаритов, состава, цвета и т.д.), которые подсоединяются к противогазу с помощью дыхательного шланга.
Панорамная маска предназначена для подвода воздуха к органам дыхания человека, а также обеспечивает защиту глаз и кожи лица от влияния вредных веществ.

Правила выбора и эксплуатации средств защиты органов дыхания

   Использование тех или иных средств защиты органов дыхания зависит в первую очередь от концентрации пыли. Респираторы «фильтровальная полумаска» применяют при концентрации пыли до 100 мг/куб.м больше 100 мг/куб.м используются патронные респираторы.
   Также эффективность респираторов зависит от дисперсного состава аэрозолей.
   Используя средства защиты (респираторы и т.д.) необходимо учитывать степень их возможного влияния на организм и функциональное состояние человека, а также важно учитывать влияние СИЗОД на трудоспособность.
   Важным фактором, который влияет на эффективность работы средств защиты органов дыхания, являются метеорологические условия. Например при использовании респираторов или противогазов при низких температурах может произойти обледенение клапанной системы или произойдет потеря герметичности. С целью предотвращения обледенения респиратора его оборудуют специальными вкладышами, которые поглощают образующуюся во время дыхания влагу.
   При использовании СИЗОД во время большой физической нагрузки необходимо учитывать их негативное влияние на организм человека. Это обуславливается тем, что увеличиется сопротивление дыхания, что приводит к интенсификации потоотделения и повышается нагрузка на сердечно-сосудистую систему.
   Увлажнение и загрязнение пылью фильтровальных полумасок во время их использования (дыхания) приводит к их деформированию и снижению защитных способностей.
   В условиях физических нагрузок рекомендуется использовать респираторы оборудованные клапанами или использовать патронные респираторы. Наличие клапана существенно снижает сопротивление выдоха и препятствует образованию конденсата, а также способствует удалению из-под полумаски лишней влаги (пота, слюны).
   Стоит отметить, что респираторы типа «фильтровальные полумаски», пневмошлемы и пневмомаски являются безразмерными, а патронные респираторы, противогазы и панорамные маски нужно подбирать по размерам.

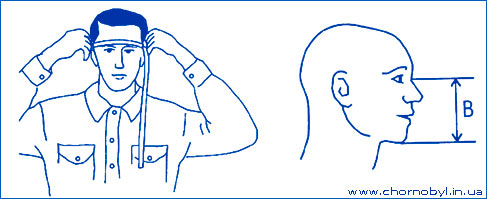

   Подбор СИЗОД по размерам проводят индивидуально по результатам измерений морфологической высоты лица и длины круговой линии головы. Способ измерения представлен на картинке ниже.

Методы измерения лица для подбора средств индивидуальной защиты органов дыхания.

Проверка правильности подбора противогаза заключается в том, что бы закрыть отверстие фильтра, коробки или гофроновой трубки ладонью и 3-4 раза сделать попытку глубокого вдоха. Если дышать при этом невозможно – противогаз подобран правильно.
Стоит добавить, что СИЗОД нельзя использовать разными людьми, поскольку это может привести к передаче инфекционных заболеваний.

Марки респираторов используемых в чернобыльской зоне и ЧАЭС

Респиратор Лепесток-200

Респиратор Снежок-ПК

Респиратор Росток-1П

Респиратор Росток-1ПК

Респираторы Росток-2П, Росток-2Ф

Росток-2ПК, Росток-2ФК

Респиратор Астра-2

Респиратор Пульс-К

Респиратор Пульс-М

Респиратор РУ-60Му с фильтрами А, Б, Г, КД

Респиратор Тополь-02 с фильтрами А, В, КД

Респиратор – полумаска лицевая 3М серии 7500

Респиратор – маска полная лицевая 3М серии 6000

Респиратор Лепесток-200

Респиратор используется для защиты органов дыхания от аэрозолей различного происхождения, грубой и высокой дисперсности, с концентрацией не более 200 предельно-допустимых концентраций (ПДК). Респиратор Лепесток-200 следует использовать при выполнении работ с легкими и средними физическими нагрузками. Использование это респиратора обеспечивает комфортный микроклимат.
Лепесток-200 - фильтрующий, бесклапанный респиратор. [up]

Респиратор Снежок-ПК

   Защита от аэрозолей различного происхождения с концентрацией до 100 ПДК
   Любая физическая нагрузка, высокая (более +28 ⁰С) или низкая (менее 0 ⁰С) температура воздуха.
   Фильтрующий, клапанный          [up]

Респиратор Росток-1П

   Защита от высокодисперсных и грубодисперсных аэрозолей (радиоактивных, микробных, дымов в радиохимии) с концентрацией до 100 ПДК
   Легкие и средние физические нагрузки, комфортный микроклимат
   Фильтрующий, бесклапанный          [up]

Респиратор Росток-1ПК

   Защита от высокодисперсных и грубодисперсных аэрозолей (радиоактивных, микробных, дымов в радиохимии) с концентрацией до 100 ПДК
   Любая физическая нагрузка, высокая (более +28 ⁰С) или низкая (менее 0 ⁰С) температура воздуха
   Фильтрующий, клапанный          [up]

Респираторы Росток-2П, Росток-2Ф

   Защита от высокодисперсных аэрозолей (дыма, тумана) минеральных и органических веществ, окислов металлов, сварочных и радиоактивных аэрозолей с концентрацией до 50 ПДК, от грубодисперсных пылей – до 500 ПДК
   Легкие и средние физические нагрузки, комфортный микроклимат
   Фильтрующий, бесклапанный          [up]

Росток-2ПК, Росток-2ФК

   Защита от высокодисперсных аэрозолей (дыма, тумана) минеральных и органических веществ, окислов металлов, сварочных и радиоактивных аэрозолей с концентрацией до 50 ПДК, от грубодисперсных пылей – до 500 ПДК
   Любая физическая нагрузка, высокая (более +28 ⁰С) или низкая (менее 0 ⁰С) температура воздуха
   Фильтрующий, клапанный          [up]

Респиратор Астра-2

   Защита от аэрозолей различного происхождения, грубой и высокой дисперсности с концентрацией до 200 ПДК
   Любая физическая нагрузка, высокая (более +28 ⁰С) или низкая (менее 0 ⁰С) температура воздуха Сменные фильтрующие элементы.
   Непригоден при работах со щитками, экранами и другими СИЗ лица и глаз         [up]

Респиратор Пульс-К

   Защита от высокодисперсных аэрозолей (пыль, дым, туман) с концентрацией до 100 ПДК, от грубодисперсных пылей – до 1000 ПДК
   Интенсивные физические нагрузки, высокая влажность и температура Воздуха
   Сменные фильтрующие элементы         [up]

Респиратор Пульс-М

   Защита от высокодисперсных аэрозолей (пыль, дым, туман) с концентрацией до 50 ПДК, от грубодисперсных пылей – до 500 ПДК
   Легкие и средние физические нагрузки
   Сменный фильтрующий элемент         [up]

Респиратор РУ-60Му с фильтрами А, Б, Г, КД

   Защита от одновременного воздействия аэрозолей, паров и газов с концентрацией до 15 ПДК суммарно:
   А – пары органических веществ (бензин, керосин, спирты, эфиры, бензол, ксилол, толуол, сероуглерод), хлорорганические и фосфорорганические ядохимикаты, пыль, дым, туман;
   Б – кислые газы (сернистый ангидрид, сероводород, хлористый водород), хлорорганические и фосфорорганические ядохимикаты, пыль, дым, туман;
   Г – пары ртути, пыль, дым, туман;
   КД – аммиак, сероводород и их смесь, пыль, дым, туман Легкие и средние физические нагрузки
   Сменные фильтрующе-поглощающие элементы         [up]

Респиратор Тополь-02 с фильтрами А, В, КД

   Защита от высокодисперсных аэрозолей с концентрацией до 100 ПДК, газов и паров до 15 ПДК:
   А – пары органических веществ (бензин, керосин, спирты, эфиры, бензол, ацетон, ксилол, толуол, сероуглерод), хлорорганические и фосфорорганические ядохимикаты, пыль, дым, туман;
   Б – кислые газы (сернистый ангидрид, хлористый водород и др.), пары кислот, хлорорганические и фосфорорганические ядохимикаты, пыль, дым, туман;
   КД – аммиак, сероводород и их смесь, пыль, дым, туман
   Легкие и средние физические нагрузки
   Сменные фильтрующе-поглощающие элементы         [up]

Респиратор–полумаска лицевая 3М серии 7500 с различными фильтрами (серии 2000, 5000, 6000)

   Защита от мелкодисперсных твердых или жидких аэрозолей различного происхождения. В зависимости от используемых фильтров обеспечивают защиту:
   с фильтром 2135 Р3 – до 50 ПДК;
   с фильтром 2138 Р3 – до 50 ПДК, дополнительная защита от паров озона – до 10 ПДК, органических паров и кислых газов – до 1 ПДК;
   с фильтром 6035 Р3 – до 50 ПДК, в пластиковом корпусе, защищенном от грязи, воды и горящих частиц
   Любая физическая нагрузка, высокая температура и влажность воздуха         [up]

Респиратор – маска полная лицевая 3М серии 6000 с различными фильтрами (серии 2000, 5000, 6000)

   Защита от мелкодисперсных твердых или жидких аэрозолей различного происхождения. В зависимости от используемых фильтров обеспечивают защиту:
   с фильтром 2135 Р3 – до 200 ПДК;
   с фильтром 2138 Р3 – до 200 ПДК, дополнительная защита от паров озона – до 10 ПДК, органических паров и кислых газов – до 1 ПДК;
   с фильтром 6035 Р3 – до 200 ПДК, в пластиковом корпусе, защищенном от грязи, воды и горящих частиц
   Любая физическая нагрузка, высокая температура и влажность воздуха
   Может использоваться в комбинации с системой принудительной подачи воздуха 3М S 200, возможно применение специальных корригирующих очков.         [up]

Противогазы

Противогаз промышленный с фильтрующе-поглощающими коробками разных марок

З ащита от различных газов и паров в зависимости от марки фильтрующе-поглощающей коробки (А, Б, В, Г, КД, БКФ, М, СО и др. согласно инструкции по эксплуатации) при суммарной объемной доле вредных примесей не более 0,5%. Коробки для защиты от газов и паров могут изготовляться с аэрозольным фильтром и без него
Легкие и средние физические нагрузки

Пневмокостюмы

Пневмо-костюм ЛГ, пневмо-куртка ПК-1

Защита от радиоактивных и других вредных аэрозолей в условиях высокой загрязненности воздуха, оборудования и поверхностей, от парообразных веществ и газов (не разрушающих ПВХ-материалы). Коэффициент защиты по аэрозолям 105…106 в зависимости от физической нагрузки и расхода подаваемого воздуха
Температура эксплуатации 10+50 ⁰С или –20+50 ⁰С в зависимости от рецептуры пластиката Изолирующие, принудительная подача чистого воздуха от стационарной пневмолинии или от автономных источников воздухоснабжения. Дополнительное применение респиратора (Росток, Лепесток) повышает защитные свойства.

Пневмо-полумаска ППМ-1

   Защита от паров, газов и аэрозолей, выделяющихся при электродуговой и газовой сварке и резке оборудования, загрязненного радиоактивными и другими вредными веществами.
   Коэффициент защиты по аэрозолям 5000 при объемном расходе воздуха 150 л/мин.
   Изолирующая, принудительная подача чистого воздуха от стационарной пневмолинии или от автономных источников воздухоснабжения.

Аппарат АСВ-2

   Защита при работе в атмосфере непригодной для дыхания в условиях с неизвестным газовым составом и концентрацией вредных веществ свыше 200 ПДК, а также при работе под водой на глубинах до 20 м .
   Аппарат АСВ-2 относится к типу резервуарных аппаратов с запасом сжатого воздуха

   Литературные источники:

ПРАВИЛА вибору та застосування засобів індивідуального захисту органів дихання ЗАТВЕРДЖЕНО Наказ Держгірпромнагляду 28.12.2007 N 331 Зареєстровано в Міністерстві юстиції України 4 квітня 2008 р. за N 285/14976
